KIT-SVN · оптоволокно
Соединяем оптикой корпуса ферм и заводов, склады и посты охраны — подвесом, в лотках, в трубах или под землёй. Сварка и проверка рефлектометром — в комплекте.
01 / Прокладываем маршрут
Бывает, что линия идёт сначала по цеху, потом через двор, потом под дорогой. На каждом куске свой способ — и все они уживаются в одной трассе.

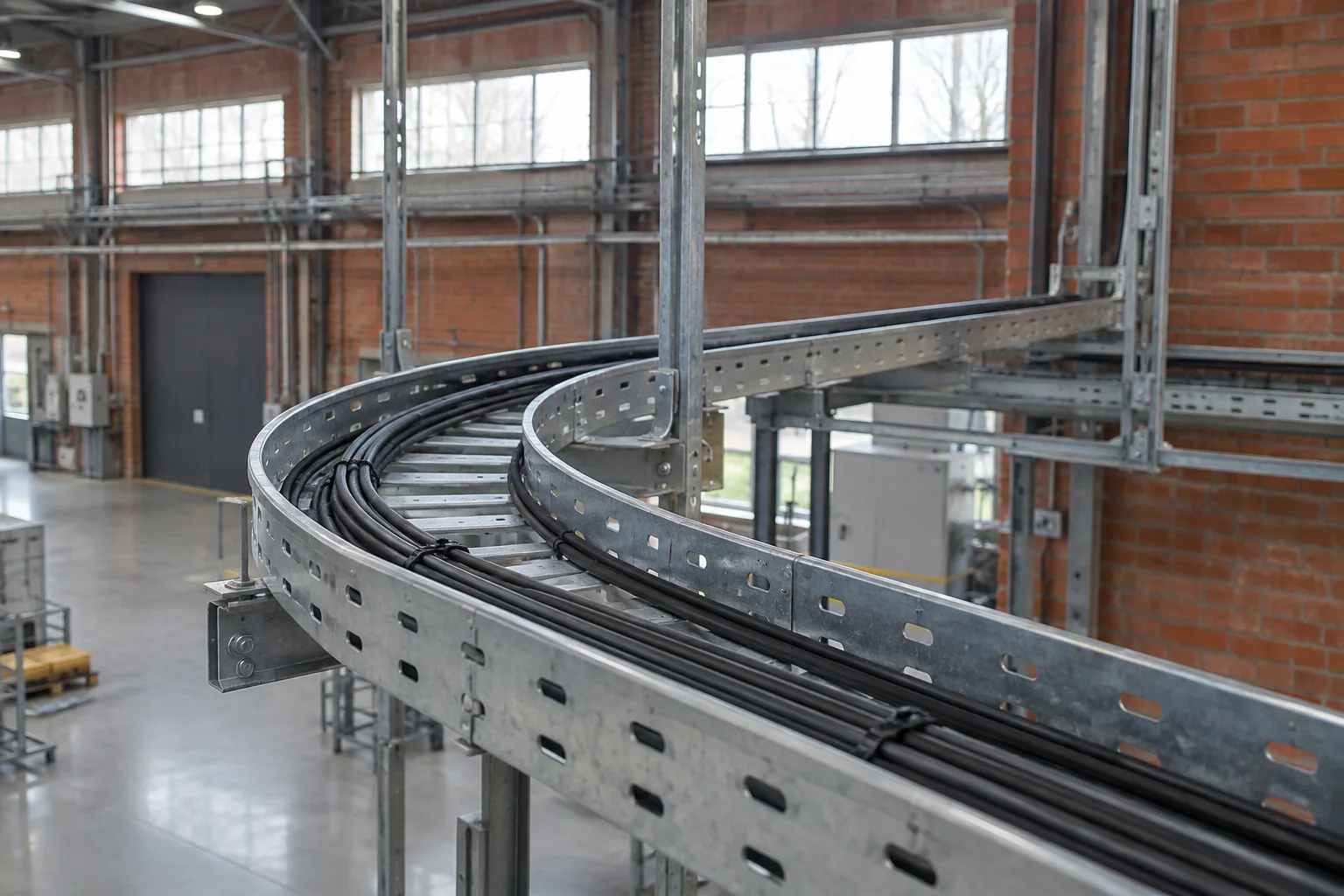

Внутри корпусов и по эстакадам
Например, в цехе или на складе: кабель ложится в имеющиеся или новые лотки, а там, где лоток поворачивает или спускается, мы добавляем защиту.
Что проверяемНасколько лоток забит, как его крепить, какой изгиб выдержит кабель и какая у него оболочка.

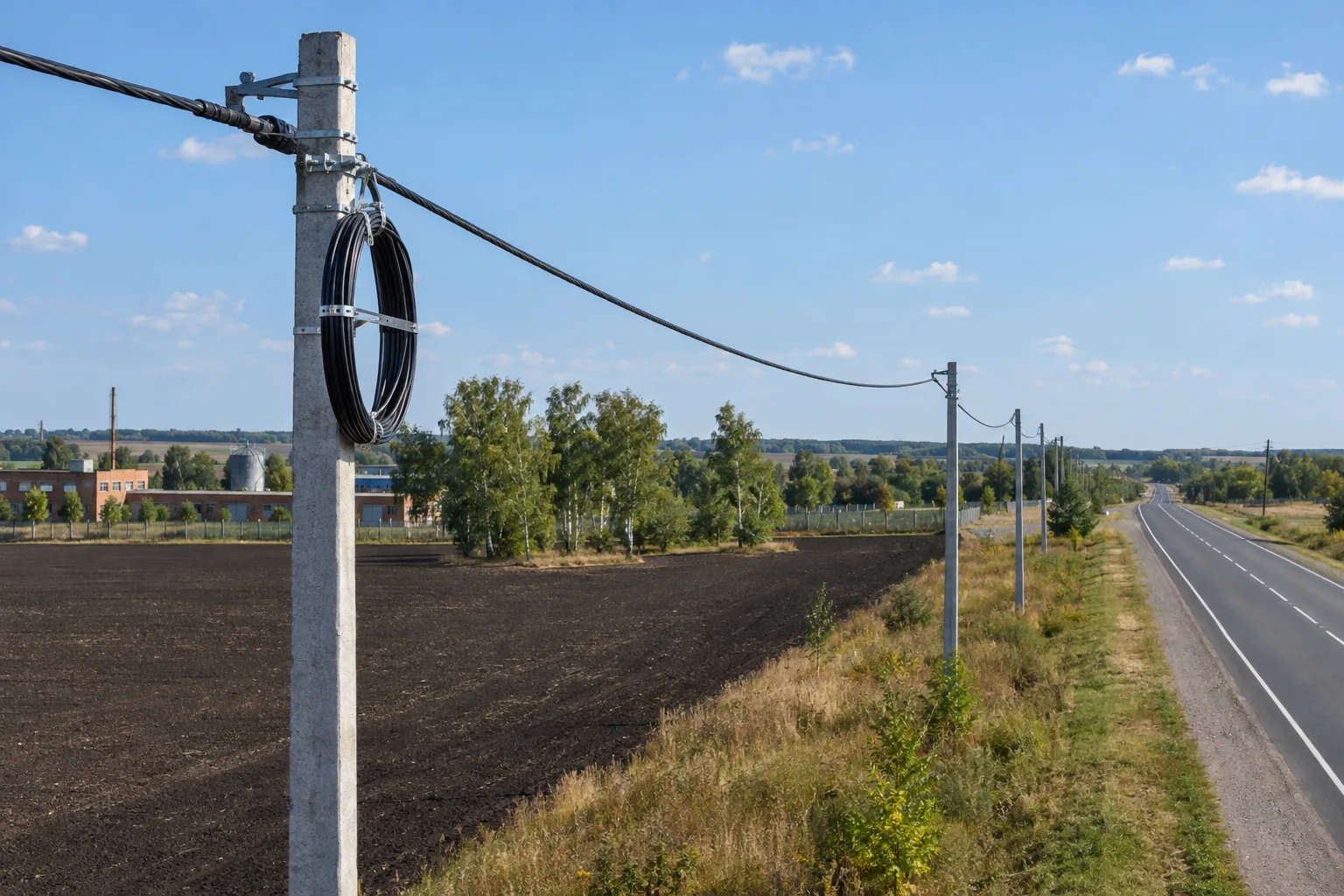

Через двор, от корпуса к корпусу
Самонесущий кабель вешаем на опоры — удобно, когда участок длинный, столбы стоят и маршрут согласован.
Что проверяемПод кабель подбираем зажимы с учётом пролёта, натяжения, ветра и гололёда.

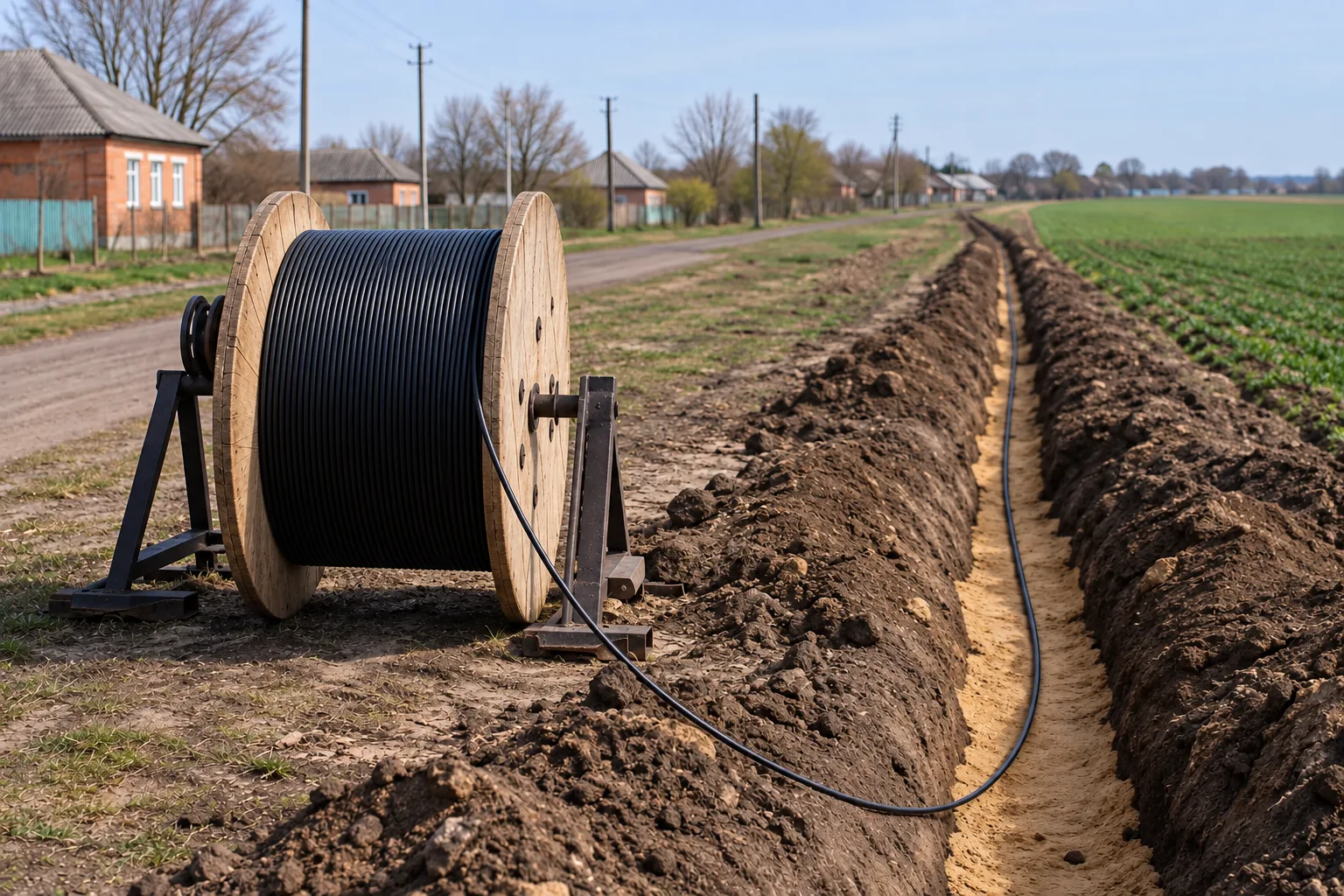

Линия под землёй
Подземную линию тянем к ферме, цеху или отдельному корпусу. В зависимости от грунта — бронированный кабель или кабель в защитной трубе.
Что проверяемКак глубоко копать, чем засыпать, как защитить пересечения и вернуть благоустройство — прописано в проекте.

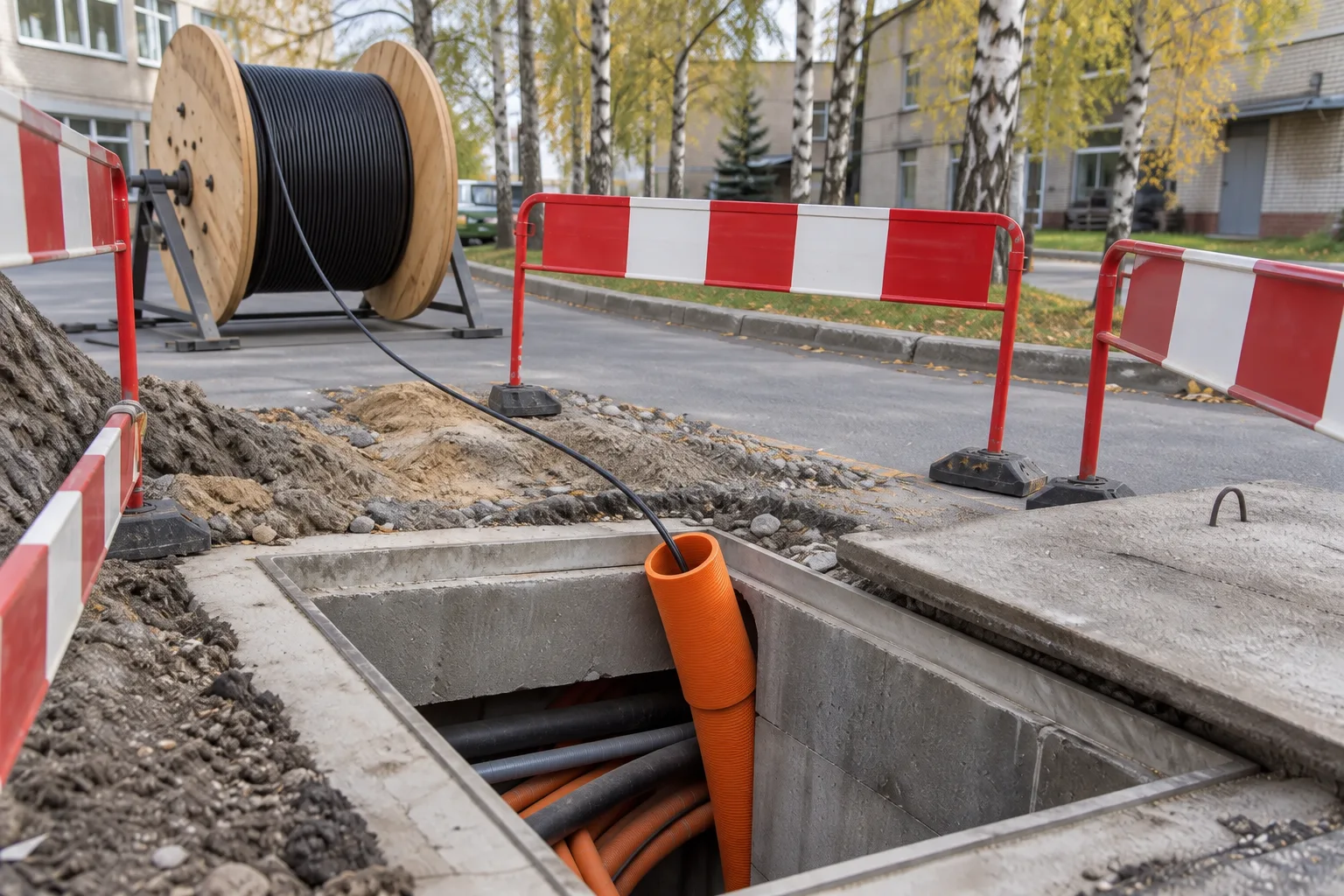

В готовой канализации
Затягиваем оптику в трубы и каналы. Перед этим обязательно проверяем, проходят ли они, можно ли спуститься в колодцы и есть ли свободное место.
Что проверяемНе рвём кабель натяжкой, прячем вводы, оставляем запас.

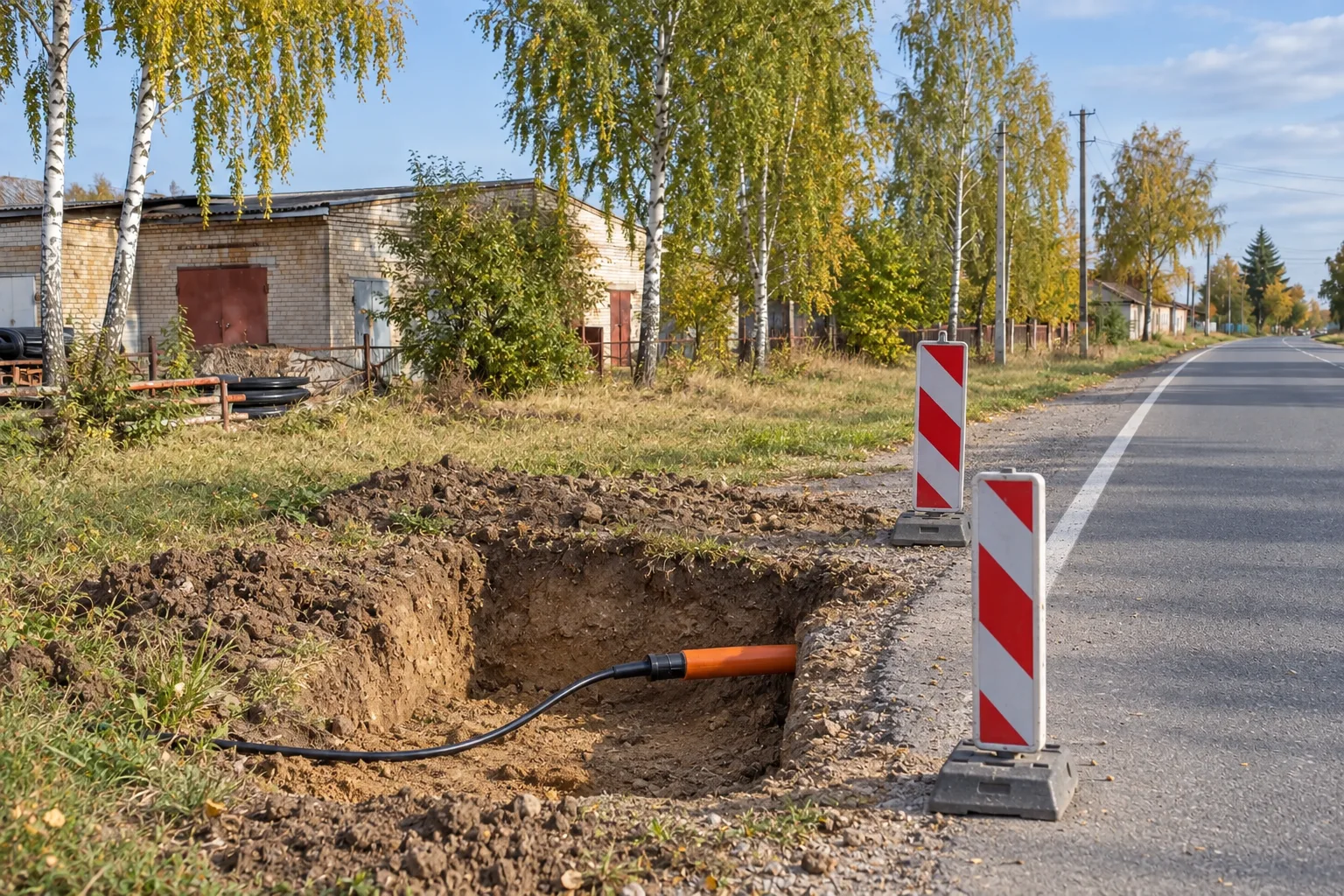

Под дорогой и проездом
Горизонтальное бурение: трубу протаскиваем под проездом, не разрывая асфальт.
Что проверяемПолучится ли прокол у вас, скажем только после осмотра.

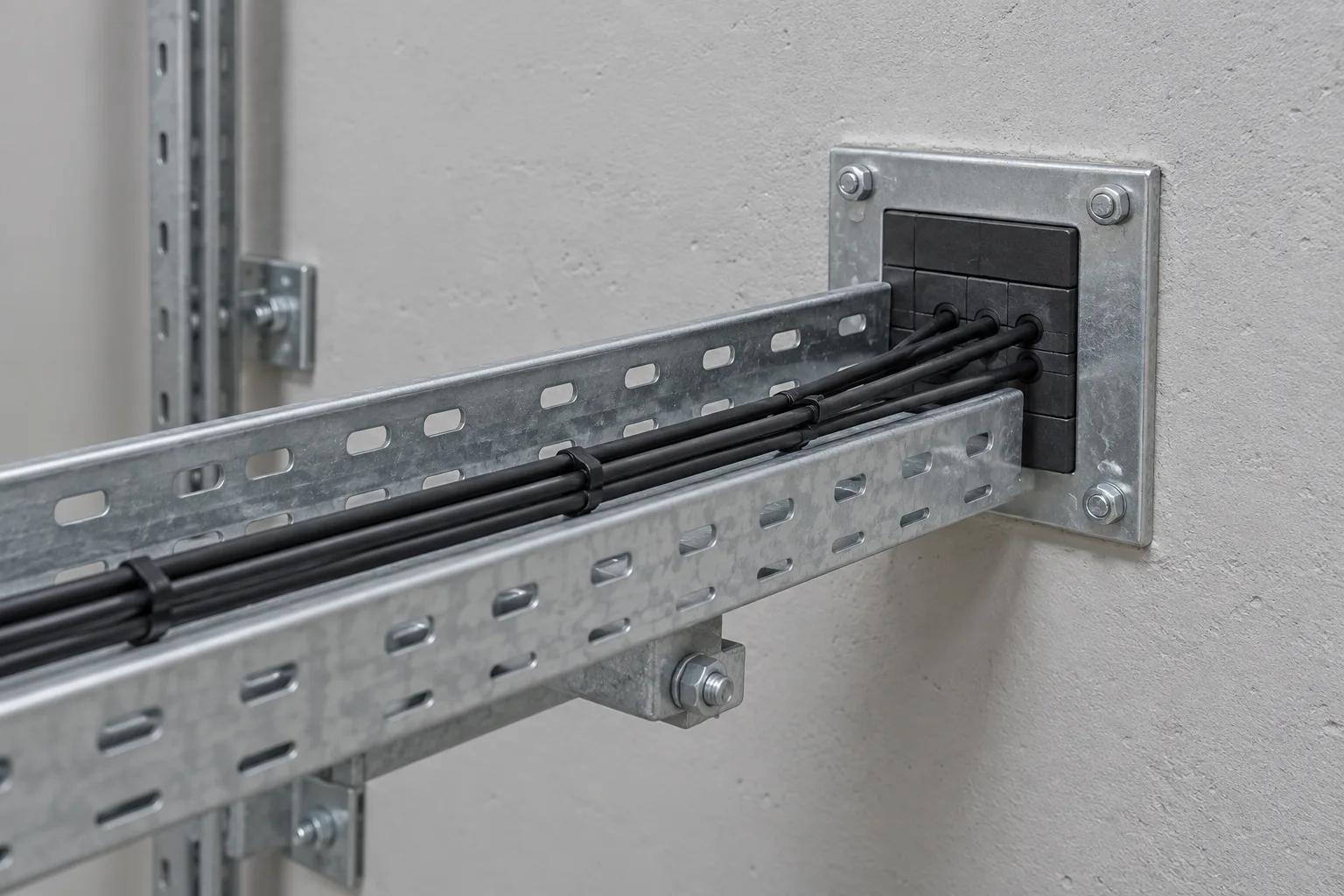

От улицы — до кросса в здании
Через стену кабель проходит в защитной гильзе, по фасаду — в трубе; внутри ведём его до кросса по коробам.
Что проверяемПроход в стене заделываем от влаги, внутри используем оболочку для помещений.
Отметьте, что с чем соединить, — мы предложим путь и сравним варианты.
Обсудить маршрут
02 / Качество линии
Хорошая линия — это когда потери не выходят за норму. Методику замеров и критерии приёмки утверждаем заранее.

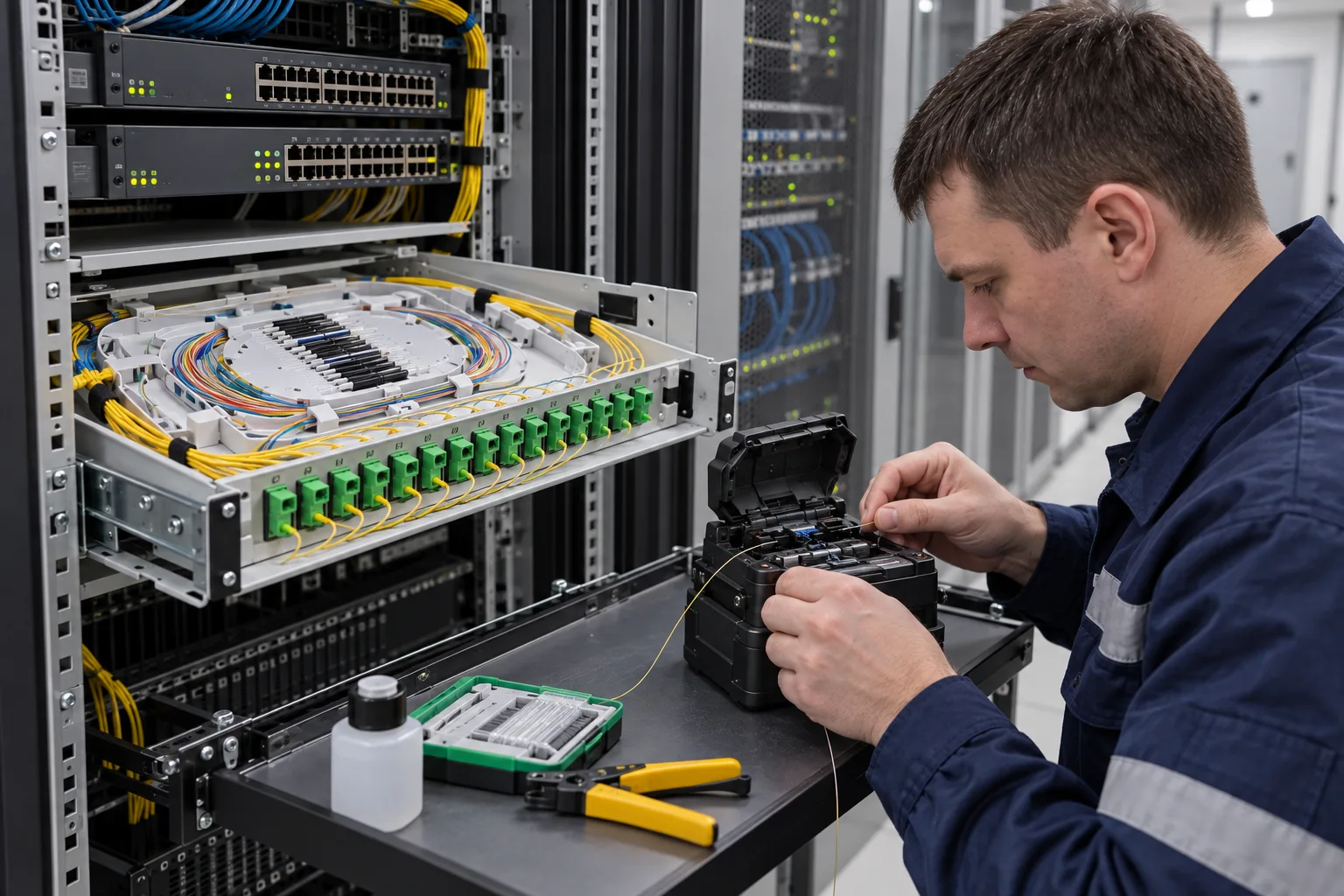

Свариваем, прячем сварки в гильзы, укладываем запас в кассету, подписываем порты.
Рефлектометр показывает каждое соединение и изгиб; затухание меряем по оговорённой методике. Цифры сварочного аппарата приёмкой не считаются.
На руках у вас останутся схема трассы, раскладка волокон и протоколы.
03 / По порядку
До начала всё обговариваем: трассу, материалы, объём, как нас пустить на территорию.
Изучаем схему, точки подключения, подземные коммуникации и запреты.
Выбираем марку кабеля, волоконность, защиту, зажимы, муфты и кроссы, считаем смету.
Готовим путь для кабеля, укладываем его, заводим в здания и свариваем — так, как требует производитель материалов.
Меряем, подписываем подключения, отдаём бумаги.
04 / Сколько стоит
Метр в готовом лотке и метр в свежей траншее через двор по трудозатратам различаются в разы, поэтому считаем именно ваш маршрут.
Получить расчётМетраж, опоры, лотки, раскопки, прокол под дорогой, высотные работы, восстановление покрытия.
Марка кабеля и число волокон, защитные трубы, крепёж, муфты, кроссы, запас на ремонт.
Число сварок, замеры, маркировка, исполнительные документы. Активное оборудование — отдельной строкой.
Работаем рядом
В Острогожске и районе тянем оптику там, где медь не справляется: между корпусами ферм и заводов, по территориям складов и зернотоков, к дальним воротам, весовым и камерам. Оптоволокну не страшны ни сотни метров, ни наводки от вентиляторов и насосов.
Скажите населённый пункт, адрес и что с чем связываем. Выезд и осмотр подстроим под объект. Как с нами связаться. Для сети внутри здания смотрите раздел монтаж СКС и ЛВС.
05 / Перед работой
Объясним на пальцах и поможем собрать данные.
Сначала смотрим, откуда и куда: скажем, от конторы до дальнего корпуса фермы. Есть ли столбы, свободные трубы, какой грунт, где дорога. Часто выходит комбинация из двух-трёх способов.
Нет. Вешать можно только самонесущий кабель — со встроенным силовым элементом, подобранный под длину пролётов и нагрузку. Зажимы — под него. Чужие опоры — только с разрешения владельца.
Решают грунт, риск повреждения (например, трактором), пересечения и то, будут ли менять кабель. Прямо в землю — бронированный; в трубу — обычный, а трубу подбирают под условия.
Да, но сначала осмотрим лотки: целы ли, хватит ли в них места, идут ли туда, куда нужно, нет ли острых кромок и крутых спусков. Допустимый изгиб и тяговое усилие смотрим в паспорте кабеля.
Да, всю цепочку: сварка, муфты, кроссы, маркировка, рефлектометрия, протоколы. Что именно мерить и как принимать — фиксируем в задании.
Цены «за метр вообще» не бывает: подвес на готовые опоры, укладка в лоток и траншея через двор стоят по-разному. Добавьте длину, марку кабеля, высоту, число сварок и замеров. По плану с расстоянием скажем прикидку, точно — после уточнения условий.
Да, и это самый частый случай. Например, на ферме оптика соединяет контору с дальними корпусами, и по ней идёт видео со всех камер. Волоконность и преобразователи подбираем под сеть, а питание камер на дальних корпусах решаем отдельно.
Конечно. Кроме города тянем оптику в Коротояке, Урыв-Покровке и других сёлах. Сообщите адрес — назначим день и вместе пройдём трассу.
Расскажите, что нужно
Пришлите схему участка или перечислите словами, что с чем связать, — предложим способ и посчитаем.
manager@kit-svn.ruПоявится письмо с заготовкой — вложите план или фото. Или просто напишите на адрес, или позвоните.
